Produits

Xiphos propose des solutions de traitement embarquées éprouvées en vol pour les environnements sévères. Nos cartes-Q et cartes filles offrent un calcul hybride logiciel-logique optimisé en taille, poids et efficacité. Nos solutions équipent les engins spatiaux, les lanceurs, les atterrisseurs, les rovers et les charges utiles, répondant ainsi aux défis les plus exigeants en matière de traitement hybride, d'images, de signaux et d'interfaces.

A compact green circuit board Q7 Processor featuring a large

Q7

Conservant le format compact, le poids minimal et la consommation électrique modérée de ses prédécesseurs tout en offrant des performances multi-processeurs solides, notre Q7 est un environnement hybride composé de processeurs puissants et d'une logique reprogrammable qui vous permettra d'accomplir toutes vos tâches.

Mémoire : 256 Mo de RAM LPDDR2 (avec ECC), 2x QSPI Flash (NOR), 2x MicroSD
Système sur puce entièrement programmable : Xilinx Zynq SoC, incluant un double cœur ARM
Processeurs Cortex-A9 MPCore pris en charge par d'énormes ressources logiques programmables
FPGA de contrôle : ProASIC 3.
Système d'exploitation : Linux

A green circuit board Q8 Processor with a large central chip, multiple surrounding chips, and a USB-C port, depicted on a light grey surface.

Q8

Le Q8 de xiphos est un processeur extrêmement performant basé sur le Xilinx Zynq UltraScale+. Il est idéal pour les applications spatiales exigeantes qui nécessitent une puissance de traitement élevée, une grande flexibilité et une faible consommation d'énergie.

Mémoire : le Q8 dispose de 4 Go de RAM LPDDR4, de 2 x 256 Mo de mémoire flash QSPI et de 2 x 128 Go de mémoire eMMC.
Système sur puce entièrement programmable : le Q8 est basé sur le MPSoC Xilinx Zynq UltraScale+, qui comprend une unité de traitement d'application quadricœur ARM Cortex-A53, une unité de traitement en temps réel bicœur ARM Cortex-R5 et un GPU ARM Mali-400.
FPGA de contrôle : le Q8 comprend également un FPGA Xilinx Kintex UltraScale, qui offre une grande flexibilité pour les implémentations matérielles personnalisées.
Système d'exploitation : Linux
Horloge temps réel : le Q8 dispose d'une horloge temps réel (RTC) de haute précision qui garantit une synchronisation précise pour les applications critiques.

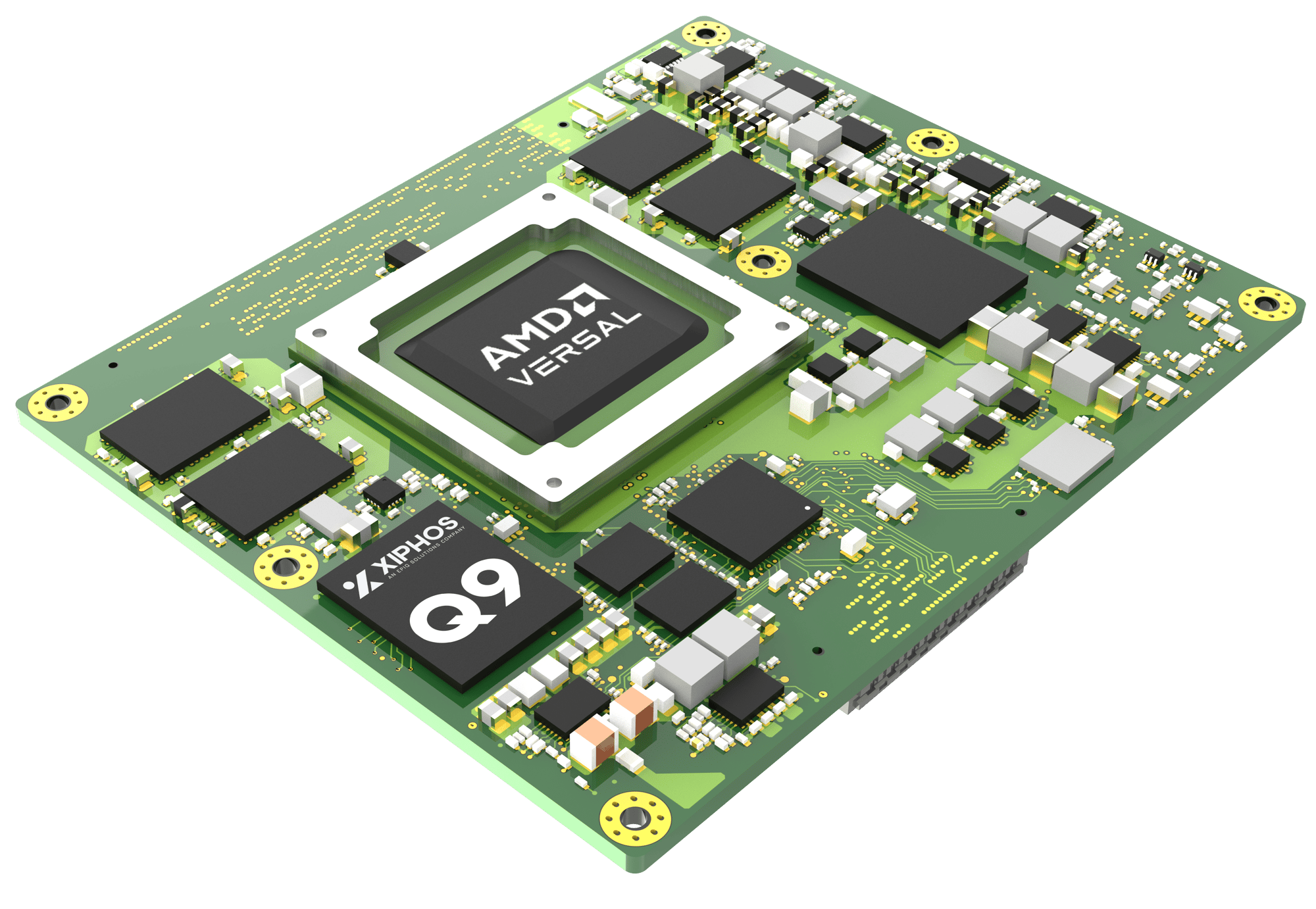

Q9 Module informatique haute performance Versal

Un système sur puce haute performance compatible AI/ML pour le traitement intensif dans un boîtier COTS miniature. Le nouveau processeur Xiphos Q9 reprend le système sur puce adaptatif Versal et y ajoute l'architecture résistante aux radiations que nous développons depuis plus de 20 ans.

Mémoire : 16 Go de DRAM LPDDR4 (2x8 Go) ; 1 Go de mémoire flash QSPI (NOR) ; 2x eMMC, 1 000 Go chacune, sur des bus indépendants / contrôle de l'alimentation conforme aux normes incendie ; 2 interfaces LPDDR4 accessibles PS et PL, 8 Go chacune ; 1 Mo de MRAM pour les données critiques de télémétrie/état
Processeur d'application double cœur ARM Cortex A72 jusqu'à 1,7 GHz
Processeur ARM Cortex R5F double cœur pour le traitement en temps réel, jusqu'à 750 MHz
152 moteurs IA - ML Tiles
Alimentation : 30-50 W typique, 8 à 14 V
Interfaces incluses : GPIO 1,8 V/3,3 V, MIO 1,8 V, LVDS ; émetteurs-récepteurs GTY 32,75 Gbps prenant en charge PCIe Gen 4/5, Ethernet, JESD204b, SSD, SERDES, etc.; 2 MAC multidébit (chacun - 1 x 100G ou 2 x 50G/40G, ou 4 x 10G)
Système d'exploitation : Linux

An angled view of a green circuit board (Q8J Rev. B) with a central large dark processor chip, several surrounding black memory chips, and a USB port.

Q8J

Il est toujours possible de s'améliorer, n'est-ce pas ? C'est pourquoi nous avons créé le Q8J. Nous avons affiné le Q8, ajouté des émetteurs-récepteurs multi-Gigabit par seconde pour les interfaces JESD204B et PCIe, et mis un accès à la mémoire externe DDR3 ou DDR4.

Mémoire : 4 GB de RAM LPDDR4 (avec ECC), 2x 256 Mo QSPI Flash (NOR), 2x 128 GB eMMC, prise en charge d'une mémoire DDR3 ou DDR4 externe accessible par PL via connecteur mezzanine.
Traitement MPSoC: MPSoC Xilinx Zynq UltraScale+, y compris unité de traitement d'application ARM Cortex-A53 quad-core, unité de traitement en temps réel ARM Cortex-R5 à deux cœurs et GPU ARM Mali-400
Interfaces : Gigabit Ethernet, USB 2.0 & 3.1, série, large éventail d'E/S à grande vitesse, y compris LVDS et émetteur-récepteur Gigabit pour SATA ou PCI express, et interfaces multi-Gbps compatibles JESD204b accessibles via un connecteur mezzanine.
Puissance : typiquement 6W @ 5V à 16V
Système d’exploitation : Linux
Atténuation des effets des radiations et durée de vie de la TID de 30 krad

Q8RF

Il s'agit de la pointe de la nouvelle génération de notre processeur Q-card, élevant les capacités radiologicielles à un niveau supérieur. Le Q8RF est équipé du Xilinx Zynq UltraScale+ RFSoC et est le résultat de notre quête incessante d'évolution.

Processeur haute performance avec convertisseurs analogiques-numériques et numériques-analogiques de fréquences radios haute vitesse intégrés.
ZU28DR UltraScale+RFSoC comprenant une unité de traitement d'application quadricœur ARM Cortex-A53 et une unité de traitement en temps réel bicœur ARM Cortex-R5, soutenue par de vastes ressources logiques programmables.
8x ADC @ 4 GSP, 8XDAC @ 6,5 GSPS.
RAM LPDDR4 sur PL, DDR4 sur PL, 512 Mo de mémoire flash QSPI, 64 Go de mémoire flash NAND.
Interfaces RF + E/S numériques étendues pour cartes filles personnalisées.
Systèmes d'exploitation : Linux
Atténuation des effets de la radiation et durée de vie de 30 krad de dose ionisante totale (TID)
100 mm x 100 mm, puissance 5 W – 40 W.
Consommation (selon l'application).

Famille Q8RF RFSoC

Le Q8RF et le nouveau Q8RFG3 utilisent différentes générations de RFSoC afin d'offrir des alternatives en termes de prix/performances pour les applications de détection RF et de communication.

Les performances extrêmement élevées et la structure FPGA étendue, ainsi que les convertisseurs analogiques-numériques/numéro-analogiques RF, font de la gamme Q8RF la solution idéale pour les applications embarquées:

Radios logicielles avancées multibandes (SDR)
Communications à large bande
IoT
Réseaux de formation de faisceaux numériques
Radar à synthèse d'ouverture (SAR)
Surveillance RF et renseignement sur les signaux (SIGINT)

A green circuit board Q7 Camera Board with a smaller module attached, featuring connectors and various electronic components, against a light grey background.

Carte Caméra Q7

Grâce à la carte caméra Q7, vous pouvez rapidement intégrer des algorithmes de traitement d'images performants dans vos systèmes de caméras pour des applications vidéo ou d'imagerie à large bande passante.

Interfaces:

2x interfaces Camera Link (2x Base, ou 1x Moyen, ou 1x Complet)
4x SpaceWire, 4x ports USB 2.0r
Interface série et GPIO
Plusieurs sorties Vcc (5.0, 3.3 & 1.8V)

Q8 RLP Dock

Une carte fille pour la carte processeur hybride Q8 qui incorpore un module RLP basé sur le populaire émetteur-récepteur large bande AD9361 RF Système sur puce (RFSoC) d'Analog Devices.

Connecteur pour module RLP basé sur l'AD9361 (vendu séparément)
Interfaces PPS, CAN BUS, série, (LVDS), GPIO, USB 2.0
Interfaces d'alimentation (+5V, +12V)

A green circuit board Q8 Processor with a smaller, stacked circuit board on top. Both boards are densely populated with various chips and connectors, set against a light grey background.

Carte Caméra Q8

Notre carte de traitement d'images haute performance est conçue pour fonctionner avec la carte processeur hybride Q8 qui dispose de deux interfaces Camera Link (1x Base et 1x Moyen).

Interfaces:

Gigabit Ethernet
Camera Link de base
Camera Link moyen
Interfaces série multiples (RS485, RS422)
Sorties LVDS
Entrées et sorties PPS

A green circuit board Q7 ACS with a smaller daughterboard stacked on top, featuring various electronic components and multiple connectors, against a light grey background.

Carte Fille Q7 ACS

Carte fille pour le processeur Q7 qui fournit un ensemble de fonctions et d'interfaces couramment requises dans un sous-système ACS de satellite. Étant donné le grand nombre d'interfaces et de fonctions disponibles sur la carte, celle-ci peut également être utilisée dans des applications plus générales, où seul un sous-ensemble des fonctions disponibles est requis.

Interfaces:

Nombreuses interfaces série RS-422 et RS-485
Plusieurs GPIO

An angled view of two interconnected green circuit boards, with one (DSIB Rev. A) featuring multiple connectors, and the other (Q8J) having a central processor.

Q8J SDR

Un module RLP haute performance conçu pour fonctionner avec la carte processeur hybride Q8 qui comprend un émetteur-récepteur large bande basé sur (vous l'avez deviné !) l'AD9361 d'Analog Devices.

Interfaces:

2x sorties RF,
2x entrées RF
Gigabit Ethernet
CAN Bus
SPI, GPS In, PPS In, LVDS GPIO
Fonctions supplémentaires : Émetteur-récepteur large bande AD9361, 1 GB de DDR3 accessible par PL, 4 GB de NAND Flash

Solutions Personnalisées

Des solutions sur mesure pour des défis uniques

Répondant à diverses applications, de la télédétection à la RLP, les solutions de calcul haute performance de Xiphos sont compactes, efficaces et extrêmement puissantes. Nous sommes fiers de nos offres de services complètes qui vont des systèmes clés en main au développement personnalisé, complétées par une formation approfondie et un support dédié. Notre équipe d'experts s'engage à trouver la solution parfaite adaptée à vos besoins uniques.

A complex, multi-layered metal enclosure with various compartments and connector cutouts, suggesting a custom electronic housing.

Hybridation logicielle

L'hybridation logicielle de Xiphos fusionne les logiciels personnalisés avec la logique FPGA, créant ainsi des applications efficaces, performantes et évolutives axées sur le traitement d'images, le traitement de signaux et l'acquisition de données. Les solutions hybrides peuvent surpasser de manière considérable les plateformes de calcul haut de gamme en termes de performance et de consommation d'énergie.

Développement de firmware

Nos ingénieurs en firmware excellent dans l'élaboration de solutions logiques embarquées pour divers besoins tels que le contrôle, les communications et le traitement, garantissant des performances rapides, robustes, fiables et efficaces. En plus de la conception de logique personnalisée, Xiphos offre des noyaux de propriété intellectuelle prêts à l'emploi, ce qui permet aux clients d'intégrer rapidement des fonctionnalités clés dans leurs conceptions.

Développement de matériel

De la conception à la production, Xiphos élabore des solutions matérielles sur mesure, adaptées à vos exigences. Avec un héritage éprouvé dans les applications spatiales, notre équipe compétente peut vous aider à donner vie à vos conceptions.

Développement de pilotes/API Linux et de logiciels d'application

L'expertise de notre équipe nous permet de fournir des solutions logicielles Linux pour une large gamme d'applications, de la création de pilotes et d'API personnalisés pour Linux au développement de logiciels d'application.

FAQ

Les produits de Xiphos sont-ils vraiment prêts pour l'espace ?

Bien sûr ! Xiphos a une riche histoire dans la création de cartes processeurs conçues explicitement pour les applications spatiales en utilisant des composants COTS. Chaque élément, de la sélection des composants aux caractéristiques logiques, est conçu pour dépasser les attentes de votre mission. Nous avons prouvé nos capacités dans diverses missions et rôles.

Où les produits de Xiphos sont-ils généralement déployés ?

Avec l'essor du marché du nouvel espace, nos produits ont trouvé leur place dans de nombreuses applications LEO, dans des lanceurs et même sur la lune. Nous analysons vos besoins spécifiques et recommandons le produit le plus approprié pour assurer le succès de la mission.

Quel type de validation de conception Xiphos effectue-t-elle sur ses cartes ?

En tant que spécialistes des missions spatiales, nous étudions, analysons et testons méticuleusement nos produits à chaque étape. Nous procédons à la qualification environnementale et radiologique de nos processeurs, afin de nous assurer qu'ils peuvent supporter des missions spatiales exigeantes. Les résultats de ces tests sont disponibles sous accord de confidentialité.

Quels sont les outils nécessaires pour concevoir ma solution sur les cartes Xiphos ?

Nous fournissons un kit de développement logiciel Linux (SDK) basé sur des chaînes d'outils standard, permettant à nos clients d'implémenter rapidement leurs conceptions sur nos cartes. Nous offrons aussi un projet squelette Vivado comme point de départ, laissant plus de 90% des ressources FPGA disponibles pour votre application.

Est-ce que Xiphos peut répondre à des besoins d'interface spécifiques pour ma mission ?

Absolument ! Nous collaborons étroitement avec nos clients pour répondre à des besoins d'interface variés. Nous fournissons une solution prête à l'emploi ou nous guidons votre équipe sur la façon de l'implémenter.

Xiphos offre-t-elle une assistance technique ?

Oui, nous le faisons : Notre assistance technique vise à aider à la compréhension du produit et à surmonter les courbes d'apprentissage initiales. Nous fournissons également des packages de support spécifiques aux projets, qui peuvent être utilisés pour développer un logiciel ou une logique personnalisés, revoir votre conception, ou même aider à la conception de votre carte porteuse.

Comment Xiphos quantifie-t-elle l'exposition aux radiations ?

Nous quantifions l'exposition aux radiations en testant à la fois la dose ionisante totale (TID), qui s'accumule au fil du temps, et les effets d'un seul événement (ESE), qui ressemblent davantage à un coup de foudre. La TID est une mesure de la quantité totale de radiations à laquelle un appareil est susceptible d'être exposé au cours de sa durée de vie, tandis que l'ESE est une mesure des effets des "coups" individuels de radiations qu'un appareil a subis.

Quelle est l'architecture de la carte processeur Xiphos COTS qui la rend utilisable dans l'espace ?

La carte comporte un FPGA double (processeur et superviseur) et un système ECC pour ses banques de mémoire. Elle offre également une série d'autres fonctions d'atténuation des effets des radiations. Nous nous assurons également que les composants sélectionnés peuvent survivre à l'environnement radiologique difficile de l'espace.

Comment Xiphos gère-t-elle le nettoyage de la mémoire des dispositifs de mémoire ?

Xiphos fournit un logiciel de nettoyage de mémoire qui peut être exécuté en arrière-plan du logiciel d'application principal pour effacer les erreurs d'un seul bit dans la mémoire.

Quel type de validation de conception Xiphos effectue-t-elle ?

Xiphos effectue une campagne de tests de qualification de radiation, incluant des tests de proton et de TID (rayons gamma) au niveau de la carte, ainsi qu'une qualification environnementale qui inclut des tests de TVAC, de vibration et de choc.

Quelle documentation Xiphos fournit-elle à ses clients ?

Nous fournissons des fiches techniques, des fichiers de brochage, des manuels d'utilisation, des dessins mécaniques et des fichiers STEP 3D, dont certains sont fournis sous accord de confidentialité.

Pouvez-vous fournir des détails sur les différents types de cartes processeurs de Xiphos ?

Le document énumère plusieurs cartes processeur avec leurs spécifications, comme les Q7, Q7AE, Q7RH, Q8, Q8J, Q8RF et Q8RH.

Quelles sont les cartes filles disponibles pour les processeurs Q7 et Q8 ?

Pour le Q7, il y a la carte Q7ACS et la carte caméra Q7. Pour le Q8, il y a la carte caméra Q8, le Q8 RLP Dock, et le Q8 DHMMU.

Quels sont les périphériques et les interfaces disponibles dans le FPGA Zynq 7020 MPSoC Q7 ?

Le Q7 MPSoC FPGA dispose de plusieurs périphériques "hard core", entre autres 2x Gigabit Ethernet MAC, 2x USB 2.0, 2x CAN 2.0B, 2x SDIO, 2x SPI, 2x UART, 2x I2C, GPIO. Pour le Q8, il y a PCI Express 2.1, SATA 6Gbs rev 3.1, 4x Ethernet MAC rev 2.0, et 2x USB rev 2.

Quels sont les périphériques disponibles dans les FPGA Zynq UltraScale+ MPSoC Q8 et Q8J ?

Les MPSoC FPGA Q8 et Q8J disposent de plusieurs périphériques de base, notamment 4x Gigabit Ethernet MAC, 2x USB 3.0/2.0, 2x CAN 2.0B, 2x SDIO, 2x SPI, 2x UART, 2x I2C, GPIO, PCI Express (PCIe) Gen 2, et SATA 6Gbs Rev 3.1. Le Q8J permet également d'accéder aux 2x PCIe Gen 3 cores du MPSOC dans le PL.

Quelles sont les principales offres de Xiphos ?

Xiphos crée des cartes processeurs et des cartes filles de qualité supérieure, de haute performance et prêtes pour l'espace, basées sur des COTS, en tirant parti de la puissance des FPGA MPSoC de Xilinx.

Quels sont les avantages de Xiphos ?

Il y en a tellement !

Des performances exceptionnelles : Nos produits sont conçus pour offrir des performances inégalées dans les applications les plus difficiles.
Une résistance à toute épreuve : Des essais rigoureux dans les conditions les plus difficiles garantissent la fiabilité de nos produits.
Des solutions sur mesure : Nous proposons des solutions personnalisées pour répondre à vos besoins spécifiques.
Assistance complète : Notre large éventail d'options d'assistance vous permettra de tirer le meilleur parti de nos produits.

Quelles sont les différentes catégories de produits proposées par Xiphos ?

Cartes processeurs : Le cœur battant de notre gamme de produits, nos cartes processeurs sont dotées de diverses caractéristiques et options pour répondre à diverses applications.
Cartes filles : Nos cartes filles sont compactes et spécialisées, conçues pour des applications particulières telles que le RLP, l'imagerie ou la robotique.
Logiciels : Nous fournissons une série d'outils logiciels pour vous aider à développer et à déployer diverses applications sur nos produits.

Comment puis-je me procurer les produits de Xiphos ?

Les produits de Xiphos sont accessibles par de multiples canaux, incluant ce site web, les distributeurs autorisés et les représentants des ventes directes.
